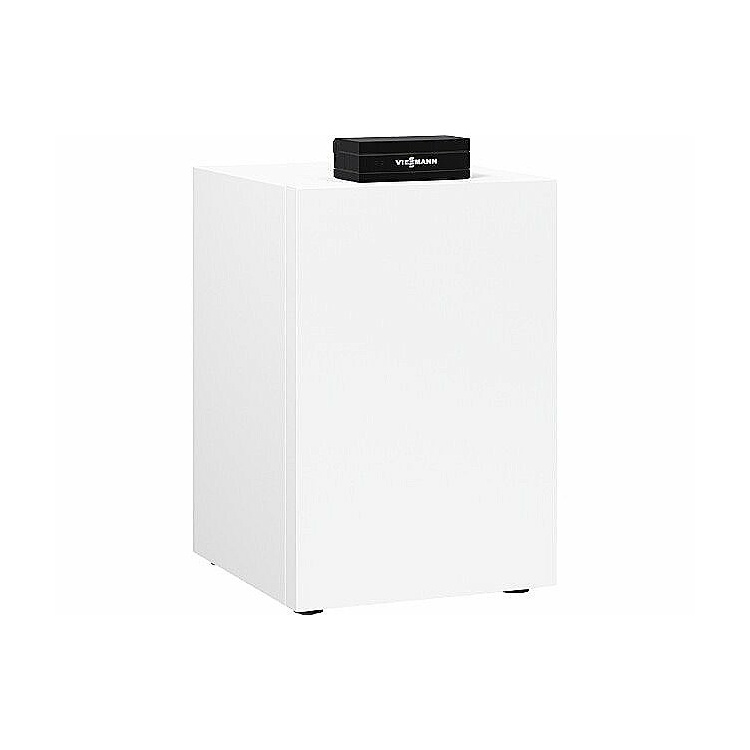

VIESSMANN Vitocal 300-G
Sole/Wasser-Wärmepumpe
- Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
- Besonders geräuscharm durch neues Schalldämmkonzept
- Monovalenter Betrieb für Raumbeheizung und Trinkwassererwärmung
- Sehr geringe Betriebskosten durch leistungsgeregelten Kältekreis mit innovativer Invertertechnologie für höchste saisonale Effizienz SCOP (seasonal coefficient of performance)
- Integrierter Heizwasser-Durchlauferhitzer, z. B. für die Estrichtrocknung
- Einfache Einbringung durch schnellen Ausbau des Wärmepumpenmoduls über Steckkupplungen
- Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
- Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps
Lieferumfang/Ausstattung
Sole/Wasser-Wärmepumpe in kompakter Bauweise zur Innenaufstellung mit angebauter Wärmepumpenregelung Vitotronic 200. Mit komplett montiertem Sole/Wasser-Wärmepumpenmodul. Bestehend aus invertergeregeltem Kältekreis mit Scroll-Verdichter und modulierender Leistungsanpassung. Kältekreismodul mit 5 hydraulischen und elektrischen Steckverbindern, zur schnellen Entnahme aus der Wärmepumpe. Geräusch- und schwingungsarm durch schalloptimierte Gerätekonstruktion mit doppelt gelagertem Scroll-Verdichter. Mit Kältemittel R410A. Mit permanenter Kältekreisüberwachung und arbeitspunktoptimierter Betriebsweise, sichergestellt durch elektronisches Expansionsventil in Verbindung mit RCD-System (Refrigerant Cycle Diagnostic System). Kältemittelverteilung für optimierte Verdampfung. Eingebaute Hocheffizienz-Umwälzpumpen für Primärkreis (Sole) und Sekundärkreis (Heizwasser) sowie 3-Wege-Umschaltventil zur Umschaltung zwischen Heizen und Trinkwassererwärmung mit nebenstehendem Speicher-Wassererwärmer. Integrierter Heizwasser-Durchlauferhitzer für monoenergetischen Wärmepumpenbetrieb oder erhöhten Warmwasserkomfort. Mit integrierter Phasenüberwachung. Mit Anschlussrohren für Vorlauf und Rücklauf des Primärkreises (Sole), für Vor- und Rücklauf des Sekundärkreises (Heizwasser) und Vorlauf Speicher-Wassererwärmer (heizwasserseitig) zur Anbindung von oben (beiliegend). Kleinverteiler mit Sicherheitsgruppe für den Heizkreis (Sicherheitsventil 3 bar, Manometer und Entlüfter, Lieferumfang). Wärmepumpe ist komplett elektrisch verdrahtet, Gehäuse ist vormontiert. Mit höhenverstellbaren Stellfüßen.
Mit witterungsgeführter, digitaler Wärmepumpenregelung Vitotronic 200, Typ WO1C. Für Anlagen mit 1 Heizkreis ohne Mischer und/oder - in Verbindung mit Erweiterungssätzen (Zubehör) - max. 2 Heizkreisen mit Mischer. Mit Speichertemperaturregelung für einen nebenstehenden Speicher-Wassererwärmer. Zeitprogramme für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar. Mit Ansteuerung des integrierten Heizwasser-Durchlauferhitzers. Kühlregelfunktion 'natural cooling' (Zubehör erforderlich) integriert. Außentemperatursensor im Lieferumfang. Mit integrierter Optimierung des Eigenenergieverbrauchs für Strom der Photovoltaikanlage, in Verbindung mit Energiezähler (Zubehör).
Die Vitotronic 200 enthält:
Netzschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle und Bedienteil. Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe.
Einstellung von Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Raumtemperatur und Trinkwassertemperatur sowie Abfragen von Temperaturen. Mit bedarfsabhängigem Ausschalten der Heizkreispumpen sowie Sommersparschaltung und variabler Heizgrenze. Mit automatischer Sommer-/Winterzeitumschaltung, Wartungsmeldung, kontrollierter Estrichtrocknung und integrierter Energiebilanzierung in Verbindung mit RCD-System der Wärmepumpe (erfüllt die Anforderung des Förderprogramms in Deutschland und zur Erfüllung der Anforderungen nach EEWärmeG). Mit Diagnosesystem, Betriebstagebuch und Ausgang Sammelstörmeldung.
Fernbedienbar über KM-BUS mit Vitotrol 200-A (Zubehör) oder über Funk mit Vitotrol 200-RF (Zubehör) - Anbindung über Funk-Basis (Zubehör). Fernbedienung und Überwachung des Geräts mit der ViCare App in Verbindung mit Vitoconnect, Typ OPTO (Zubehör, Anbindung über Optolink) und bauseitigem Internetzugang über WLAN. Einbindung in übergeordnetes Leitsystem mit Vitogate 200, Typ KNX (Zubehör) - Anbindung über LON. Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über LON ist möglich.
Für die Funktionen Schwimmbadbeheizung, externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal ist die Erweiterung EA1 (Zubehör) erforderlich.
Farbe |
Gehäuse der Wärmepumpe | Vitopearlwhite | |
Gehäuse der aufgesetzten Wärmepumpenregelung | Schwarz | |
Leistungsdaten bei Betriebspunkt B0/W35 nach EN 14511 (5 K Spreizung) | | |
Nenn-Wärmeleistung B0/W35 | 5,3 | kW |
Kälteleistung | 4,4 | kW |
Elektr. Leistungsaufnahme | 1,1 | kW |
Leistungszahl (COP) | 4,8 | |
Leistungsregelung | 2,4 bis 11,4 kW | |
Kältemittel R410A | | |
Kältemittelfüllmenge | 2,3 | kg |
Treibhauspotenzial (GWP) | 1924 | |
CO2-Äquivalent | 4,6 | t |
Nennspannung | | |
Verdichter | 3/N/PE 400 V/50 Hz | |
Regelung/Elektronik | 1/N/PE 230 V/50 Hz | |
Anlaufstrom | 12 | A |
Absicherung | | |
Verdichter (3-polig) | 1xB16 | A |
Heizwasser-Durchlauferhitzer | 3xB16 | A |
Sekundärkreis | | |
Mindestvolumenstrom (Heizwasser) | 720 | l/h |
Restförderhöhe bei Mindestvolumenstrom | 700 | mbar |
Vorlauftemperatur | 65 | °C |
Primärkreis | | |
Mindestvolumenstrom (Sole) | 1000 | l/h |
Restförderhöhe bei Mindestvolumenstrom | 800 | mbar |
Max. Sole-Eintrittstemperatur (Vorlauf) | 25 | °C |
Min. Sole-Eintrittstemperatur (Vorlauf) | -10 | °C |
Elektrische Leistungsaufnahme der integrierten Umwälzpumpen | | |
Primärkreis (Sole) | 25 bis 87 | W |
Sekundärkreis (Heizwasser) | 8 bis 59 | W |
Max. zul. Betriebsdruck | | |
Primärkreis (Sole) | 3 | bar |
Sekundärkreis (Heizwasser) | 3 | bar |
Abmessungen | | |
Länge | 680 | mm |
Breite | 600 | mm |
Höhe | 975 | mm |
Gewicht | 154 | kg |
Gewicht Wärmepumpenmodul | 83 | kg |
Anschlüsse | | |
Vorlauf/Rücklauf Primärkreis | Cu 28x1,5 | mm |
Vorlauf Sekundärkreis (Heizkreise) | Cu 28x1,5 | mm |
Vorlauf Sekundärkreis (Speicher-Wassererwärmer) | Cu 28x1,5 | mm |
Rücklauf Sekundärkreis (Heizkreise und Speicher-Wassererwärmer) | Cu 28x1,5 | mm |
Schall-Leistungs-Summenpegel | | |
Bei Nenn-Wärmeleistung (B0/W35) | 40 | dB(A) |
Im geräuschreduzierten Betrieb (B0/W55) | 39 | dB(A) |
Min. bis max. (B0/W55) | 33 bis 46 | dB(A) |
Schall-Leistungspegel nach ErP (B0/W55) | 40 | dB(A) |
| | |
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) |
Wärmepumpe |
|
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A+++ | |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 204 | % |
Wärmenennleistung | 12 | kW |
Jährlicher Energieverbrauch | 4662 | kWh |
| | |
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A++ | |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 151 | % |
Wärmenennleistung | 12 | kW |
Jährlicher Energieverbrauch | 6239 | kWh |
| | |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 213 | % |
Wärmenennleistung | 12 | kW |
Jährlicher Energieverbrauch | 5311 | kWh |
| | |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 157 | % |
Wärmenennleistung | 12 | kW |
Jährlicher Energieverbrauch | 5311 | kWh |
| | |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 196 | % |
Wärmenennleistung | 12 | kW |
Jährlicher Energieverbrauch | 3168 | kWh |
| | |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 151 | % |
Wärmenennleistung | 12 | kW |
Jährlicher Energieverbrauch | 3981 | kWh |
| | |
Schallleistungspegel Außen | - | dB |
Schallleistungspegel Innen | 41 | dB |
Temperaturregler | | |
Temperaturregler Klasse | III | |
Beitrag Raumheizungs-Energieeffizienz | 1,5 | % |
