WT CPC Vakuumkollektor HYH58-30 Röhren V2.0

WT CPC Vakuumkollektor HYH58-30 Röhren V2.0

Merkmal zum Leistungserhalt , CPC Spiegel nicht der Witterung ausgesetzt da der Spiegel in der Röhre verbaut ist

Befestigung

1.531,20 €

inkl. 20% USt. , zzgl.

Komponenten werden geladen ...

Sofort verfügbar

Artikelnummer: WTCPC30
HAN: WTCPC30
Kategorie: CPC Vakuumkollektor
Hersteller: Westech

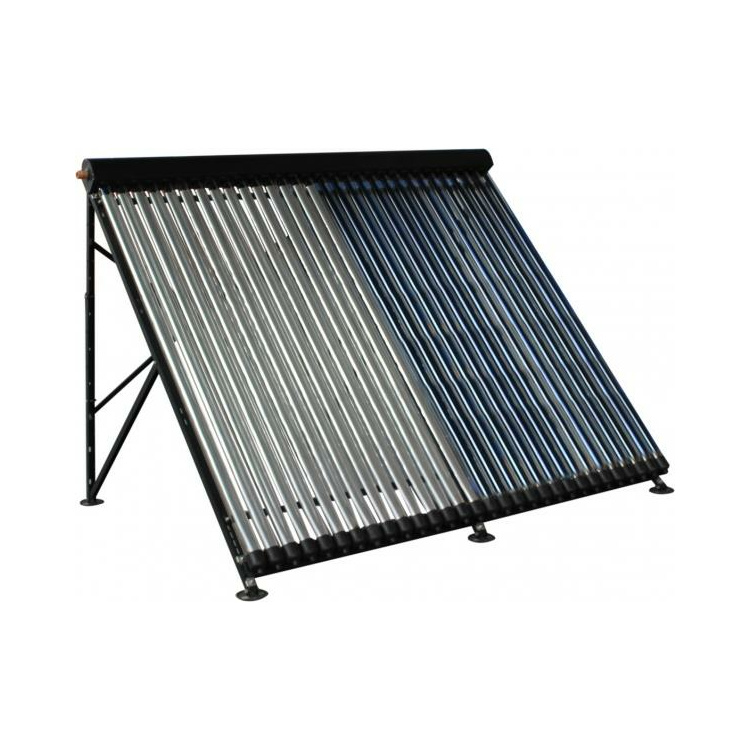

HY-H58-30 CPC Vakuumröhrenkollektor

Die nächste Generation in der Solarthermie.

Weiters ist man von der Idee ausgegangen, dass sich eine zylindrische Kupferheatpipe bei hohen Temperaturen verformt und somit nicht mehr zu 100% auf der Wärmeübertragungsfläche im Sammlerkasten aufliegt. Um diesem Phänomen entgegenzuwirken wurde eine konische Heatpipe entwickelt, die mittels Feder durchgehend in den Sammlerkasten hineingedrückt wird und somit die Effizienz des Wärmeaustauschs verbessert.

Um den solaren Ertrag zu maximieren befindet sich zwischen der inneren und äußeren Röhre ein CPC Spiegel, der das Sonnenlicht, welches die Röhre verfehlen würde, auf die Rückseite der inneren Röhre reflektiert. Im Vergleich zu den üblichen CPC Kollektoren verschmutzt der Spiegel des Kollektors nicht mit der Zeit, da er in den Heatpiperöhren eingeschlossen ist- somit verliert der Spiegel nie an Wirkung.

Das Vakuum in den Zwischenräumen dient der Vermeidung von Wärmeverlusten und Erhöhung des Solarertrags. In der kleineren Glasröhre befindet sich ein Kupferrohr, das die gewonnene Solarenergie in den Sammlerkasten weiterleitet.Vakuumröhrenkollektoren arbeiten nach dem Prinzip einer Thermoskanne. Sie bestehen aus zwei konzentrischen Glasröhren mit evakuiertem Zwischenraum.

Mit dem neuen HY-H58 Kollektor können gegenüber dem herkömmlichen Vakuumröhrenkollektor um bis zu 20% höhere Erträge erzielt werden.

Technische Daten

Modell : WT HY-H58-30 CPC

Maße in mm : Länge 2126 , Höhe : 1985 , Tiefe 172,5

Röhren : 30 Röhren

Aperaturfläche : 2,8m²

Bruttofläche 4,103 m²

Gewicht : 93 kg

Anschluss : 1" AG

Technische Daten

Modell	HY-H58
Heatpipe	Konisch 22 auf 20mm
Länge der Röhre	1800mm
Durchmesser Röhre außen	58mm
Durchmesser Röhre innen	37mm
CPC Spiegel	zwischen innerer und äußerer Röhre
Glasdicke	1,6mm / 2,0mm
Material	Borosilikatglas 3,3
Absorptionskoeffizient	>95%
Vakuum	P<3.5x10^-3Pa
-´Temperaturbeständigkeit	bis -35°C
Stagnationstemperatur	bis 220°C
Hagelresistenz	bis 25mm Durchmesser
Sturmresistenz	bis 110km/h
Leistung (17Mj/m².day? T=45°C)	11L

Überhitzungsschutz des Kollektors

Da sich der CPC Spiegel in der unteren Hälfte der Vakuumröhre befindet, hat dieser den positiven Nebeneffekt, dass die Röhre einfach um 180° gedreht werden kann. Somit wird die Absorberröhre abgedeckt und sie gibt keine Wärme ab.
Daraus ergibt sich der große Vorteil, dass der Kollektor bei längeren Abwesenheiten (z.B. Urlaub) oder bei zu hohem Ertrag in den Sommermonaten teilweise oder komplett deaktiviert werden kann.

Prüfberichte

WT HYG-H58 CPC / Prüfinstitut Rise Research of Sweden

WT WTB58 / Prüfinstitut Fraunhofer DINCERTCO Deutschland

van Bartels ZEUS CPC / Prüfinstitut DQS Hellas Griechenland
