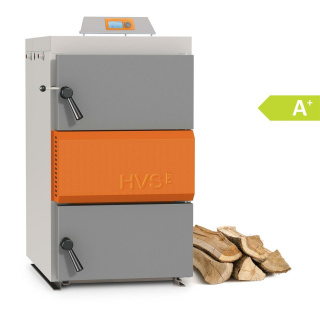

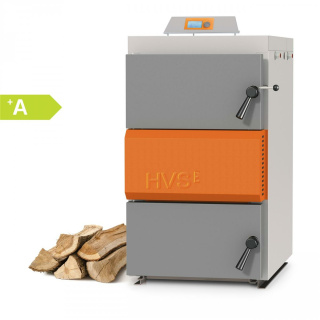

Solarbayer HVS-E 40KW - Heizprofishop - Alles für Ihre perfekte Heizu, 5.640,00 €

Beschreibung
Bewertungen

Holzvergaserkessel - Beschreibung

HVS Kessel sind zur Verbrennung von naturbelassenem, gespaltenem Stückholz mit Scheitholzlängen von 33, 50, 70 bis 100 cm (je nach Kesselgröße), wahlweise mit oder ohne Lambdaregelung (HVS LambdaControl [LC] oder Economic [E])
Lieferbar mit in den Größen 16, 25, 40, 60 und 100 kW Nennwärmeleistung.

Wenig Arbeit von der Beschickung bis zur Reinigung!

Holz einfüllen, anzünden und alles andere läuft automatisch. Der große Füllraum der Holzvergaserkessel sorgt für eine lange Brenndauer. Das integrierte Gebläse garantiert auch bei kaltem Kamin einen problemlosen Start. Durch die Anheizklappe und Türverriegelung ist ein Rauchaustritt ausgeschlossen. Darüber hinaus stabilisiert das Gebläse die Verbrennung über die gesamte Brenndauer und ermöglicht einen absolut problemlosen Betrieb. Schon unser "Kleinster", der HVS 16 LC, ist bereits hervorragend geeignet für die Beheizung eines Einfamilienhauses mit Niedrigenergiestandard. Ab einer Kesselgröße von 25 kW kann über die große Fülltüre bequem mit Halbmeterscheiten geheizt werden, wobei durch die Füllraumtiefe auch eine gewisse Überlänge der Holzscheite keinerlei Probleme macht. Für größere Gebäude können die Holzvergaserkessel HVS 60 mit 70 cm Scheitholzlänge oder HVS 100 mit Meterscheitholz befüllt werden. Durch den großen Füllaum ergeben sich lange Nachlegeintervalle. Der Füllraum ist innen mit einer “heißen Luftführung“ versehen, wodurch eine Leistungssteigerung und beste Abgaswerte erzielt werden.

Kesseltyp	Stufe 2 / 1.BImSch-V.	BAFA-Förderung
HVS 25 E
HVS 40 E
HVS 60 E
HVS 100 E
HVS 16 LC
HVS 25 LC
HVS 40 LC
HVS 60 LC
HVS 100 LC

Profitieren Sie von vielen Vorteilen

Holzzentralheizkessel mit oberer Holzvergasung und unterem Abbrand
Solide Kesselkonstruktion und Roboterfertigung garantieren eine lange Lebensdauer
Robuste Konstruktion der Beladungskammer
Alle feuerberührten Teile aus speziellem 6 mm starken Kesselstahl
Beständige und geprüfte Heizkesseltechnik mit Innovationsentwicklungen
Abgasturbulatoren für mehr Leistung und geringere Abgastemperaturen
Leichte Bedienung und einfache Reinigung
Brennstoffausnutzung bei gleicher Füllmenge bis zu 30% effektiver als bei Standard-Holzkesseln
Modulationsverbrennung, Abgastemperaturregelung sowie optional mit Lambdasteuerung (Serie HVS Lambda Control) sorgen für die Einhaltung der derzeit geltenden Grenzwerte der Bundesimmissionsschutzverordnung

HVS LC Lambda Control

Verbrennungsoptimierte Leistungs- und Feuerungsregelung durch permanente Lambdaüberwachung (mit Lambdasteuerung)

In den Holzvergaserkesseln der Serie HVS LC sorgt ein modernes und modulares Regelungskonzept mit Überwachung der Abgaswerte durch die serienmäßig eingebaute Lambdasonde für mehr Leistung und gleichzeitig einen niedrigen, umweltgerechten Schadstoffausstoß. Anhand der integrierten Kessel- und Abgaslogik erkennt die intelligente Regelung den Leistungsbedarf. Mittels der modulierenden Luftzufuhr kann der Holzvergaserkessel HVS LC somit auf Leistungsüberschuss reagieren und für eine optimale und nahezu perfekte Brennstoffausnutzung sorgen. Dies bietet für Sie einen bestmöglichen Komfort und für Ihr Holz eine stetig gleichmäßige Verbrennung. Nur durch ein perfektes Gespann kann ein optimaler Systemwirkungsgrad erzielt werden. Daher empfehlen wir generell für Holzheizungen unsere Hochleistungs-Schichtenspeicher Typ SLS mit patentiertem eingebautem Schichtleitsystem. Hier kann die vom Holzkessel produzierte Wärme optimal gespeichert werden. Die Heizung ruft dann die gespeicherte Wärme je nach Bedarf beliebig ab. Dies schont zusätzlich die Umwelt und hält Ihren Brennstoffverbrauch so gering wie möglich.

Erhältlich in den Kesselgrößen 16, 25, 40, 60 und 100 kW Nennwärmeleistung

HVS E Economic

Leistungsoptimierte und abgastemperaturgeführte Regelung mit Systemfunktionsüberwachung (ohne Lambdasteuerung)

Der Holzvergaserkessel HVS Economic erzielt bereits ohne Lambdaregelung höchst saubere Emissionswerte. Durch den Einsatz neuester Regelungstechnik wurde hier ein Produkt geschaffen, das die bereits festgelegten strengen Abgasnormen unterschreitet. Mit dieser Kesselserie nutzen Sie den Brennstoff bestmöglich aus und schonen somit unsere Umwelt. Jedes dieser Modelle ist serienmäßig mit der elektronischen Verbrennungsregelung ausgestattet. Die permanente Überwachung der Abgas- und Kesseltemperatur bedeutet für Sie optimalen Komfort und für Ihr Holz eine stetig gleichmäßige Verbrennung. Die Physik des Verbrennungsprozesses wurde hier von der Natur abgeschaut und in exzellenter Weise in unsere Holzvergaserkessel integriert. Das logische Zusammenspiel von Abgas- und Kesseltemperaturanstieg in bestimmten Zeitfolgen wird hier genutzt um die Verbrennungsluft optimiert zuzuführen.

Erhältlich in den Kesselgrößen 25, 40, 60 und 100 kW Nennwärmeleistung

Gelungene Detaillösungen

Regelung
Grafisches Display mit permanenter Systemfunktionsanzeige
Druckgebläse
Die für die optimale Verbrennung benötigte Luftmenge wird durch das serienmäßig eingebaute und stufenlos geregelte Druckgebläse zugeführt
Keramikdüse mit Sekundärluftkanal
Erzeugt die optimale Gasmischung und gewährleistet eine perfekte, nach unten geleitete Holzgasflamme
Einschubbrennkammer
mit hochtemperaturbeständigen Schamottsteinen zum restlosen Ausbrand der Holzgase mit einem minimalen Ascheanfall
Abgaswärmetauscher mit Turbulatoren
Zur bestmöglichen Abgabe der Abgaswärme an das Heizwasser
Anheizklappe mit Zuggestänge
Verhindert Rauchaustritt beim Nachlegen von Brennmaterial
Sicherheitswärmetauscher
Zur Abkühlung des Kessels bei eventueller Überhitzung

Technische Daten

Maße und Gewicht	Typ	16 LC	25 E 25 LC	40 E 40 LC	60 E 60 LC	100 E 100 LC
A Höhe	mm	1135	1135	1370	1420	1420
B Breite	mm	590	590	590	760	760
C Breite einschl. Schieber	mm	645	645	645	785	785
D Tiefe	mm	840	1070	1070	1260	1650
E Höhe Vorlauf	mm	1075	1075	1310	1400	1400
F Höhe Abgasrohr (Mitte)	mm	890	890	1110	1170	1170
G Höhe Rücklauf	mm	115	115	125	215	215
H Höhe Entleerung	mm	55	55	70	135	135
I Ø Abgasstutzen	mm	159	159	196	196	196
Ø Kesselvorlauf/Kesselrücklauf	Rp	DN 50 (2?)	DN 50 (2?)	DN 50 (2?)	DN 50 (2?)	DN 50 (2?)
Ø Sicherheitswärmetauscher	G	DN 20 (¾?)	DN 20 (¾?)	DN 20 (¾?)	DN 20 (¾?)	DN 20 (¾?)
Ø Tauchhülse für Sicherheitswärmetauscher	Rp	DN 15 (½?)	DN 15 (½?)	DN 15 (½?)	DN 15 (½?)	DN 15 (½?)
Ø Entleerung	Rp	DN 15 (½?)	DN 15 (½?)	DN 15 (½?)	DN 20 (¾?)	DN 20 (¾?)
Kesselgewicht	kg	400	440	525	790	990

Spezifikationen	Typ	16 LC	25 E 25 LC	40 E 40 LC	60 E 60 LC	100 E 100 LC
Nennwärmeleistung in kW	kW	16	25	40	60	100
Kesselleistung mit Leistungsregelung	kW	12 bis 18	5 bis 31	8 bis 41	15 bis 72	25 bis 100
Energieeffizienzklasse		A+	A+ A+	A+ A+	A+ A+	--
Energieeffizienzindex		121	120 122	120 122	119 121	--
Raumheizungs-Jahresnutzungsgrad	%	82	81 83	82 83	81 82	--
Produktdatenblatt nach (EU)2015/1187	PDF					--
Kesselwirkungsgrad bei Nennwärmeleistung	%	92,09	90,59 92,64	91,80 92,95	91,21 92,05	91,81 91,21
Kesselwasserinhalt	L	60	75	93	180	215
Max. Betriebsdruck	bar	3	3	3	3	3
Druckverlust bei Nennlast (?t 10 K)	mbar	9,35	9,75	10,48	12,77	11,5
Druckverlust bei Nennlast (?t 20 K)	mbar	1,00	1,05	2,55	3,19	2,82
Zul. Druckbereich Ablaufsicherung	bar	min. 1 bis max. 4
Wassereintrittstemperatur Ablaufsicherung	°C	4 to 15
Öffnungstemperatur Ablaufsicherung	°C	95
Geräuschpegel	dB	45,0	45,5	47,7	51,4	54,2

Füllraum/Brennstoff	Typ	16 LC	25 E 25 LC	40 E 40 LC	60 E 60 LC	100 E 100 LC
zulässiger Brennstoff	naturbelassenes, gespaltenes Stückholz, Restfeuchte 16% <±3
Für Scheitholzlänge	mm	330	500	500	700	1000
Füllraum Tiefe	mm	370	560	560	750	1085
Füllraum Höhe	mm	490	490	750	730	730
Füllraum Breite	mm	440	440	440	575	575
Abmessung der Füllöffnung B/H	mm	435/255	435/255	435/255	575/318	575/318
Brennkammerinhalt, Volumen Liter ca.	L	80	116	180	310	455
Max. Füllgewicht (Buche) ca.	kg	20	30	48	80	120
Brennstoffverbrauch bei Nennlast (Buche) ca.	kg/h	4,5	7,1	11,2	17	25
Brenndauer bei Nennlast (Buche) ca.	Std.	4,4	4,2	4,3	4,5	4,5

Kaminanforderungen/Abgaswerte	Typ	16 LC	25 E 25 LC	40 E 40 LC	60 E 60 LC	100 E 100 LC
Empf. mind. Kaminquerschnitt Ø	mm	140	150	180	180	200
Zugbedarf	Pa	15 - 25	15 - 25	15 - 25	15 - 30	15 - 30
Empfohlene wirksame Kaminhöhe	m	ca. 7
Abgasmassenstrom (Bezug 13% CO₂)	g/s	10	16	25	38	64
Abgastemperatur modulierend	°C	approx. 180 (±30)
Abgasführung zum Kamin	m	gestreckte Länge maximal 1,5 m bei maximal 2 Bögen
Kaminzugregler		Pflichtzubehör

Elektrische Daten	Typ	16 LC	25 E 25 LC	40 E 40 LC	60 E 60 LC	100 E 100 LC
Netzspannung/Frequenz	V/Hz	230/50
Leistungsaufnahme – Standby	W	<0,3
Leistungsaufnahme – Betrieb [HVS E / HVS LC]	W	55	40/55	40/55	80/95	80/95

Hydraulik	Typ	16 LC	25 E 25 LC	40 E 40 LC	60 E 60 LC	100 E 100 LC
Empf. Mindest-Puffervolumen¹⁾	l	1000	1500	2200	3300	5500
Herstellerempfehlung Pufferspeichervolumen ¹⁾	l	1500	2000	3000	5000	6000
Mindest-Rohrdimensionierung (CU-/Präzisionsstahlrohr) Ø²⁾	mm	28	28	35	42	54
Mindest-Rohrdimensionierung (Stahlrohr) ²⁾		DN 25/1?	DN 25/1?	DN 32/1 ¼?	DN 40/1 ½?	DN 50/2 ?
Empfohlene Kessel-Rücklaufemperatur	°C	70

¹⁾ Rechtliche Rahmenbedingungen bzw. Förderkriterien sind zu beachten

²⁾ Je nach Rohrlänge, Bogenanzahl, Mischer, Umschaltventile, etc. auch größer zu dimensioniern.
Die hier genannten Rohrdimensionierungen dienen lediglich als Vorschlag und ersetzen nicht die fachtechnische Planung.
