Photovoltaik-Paket JA-Solar Huawei 10,9kW 455W-Glas-Glas Premium

Montage , Installation und Abnahme möglich

Huawei, Aerocompact, JA-Solar

Dachbefestigung

5.415,60 €

inkl. 20% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Artikelnummer: 15513
HAN: 9250
Kategorie: Photovoltaik
Hersteller: Heizprofishop

Beschreibung
Bewertungen
PDF (2)

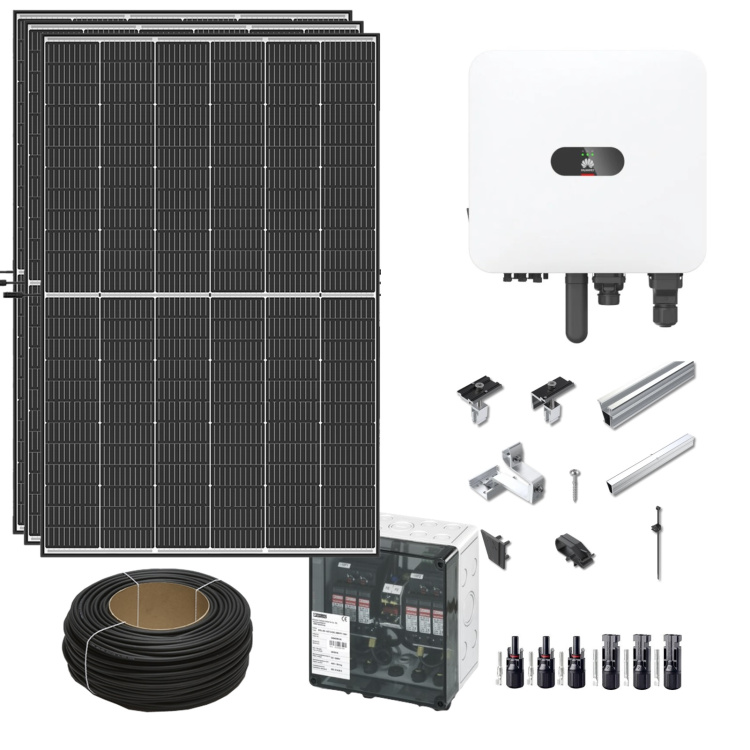

Photovoltaik-Komplettangebot – 10,9 kWp

24 × JA SOLAR Glas-Glas Module

1 x Huawei Wechselrichter SUN 2000 MAP0 Hybrid 10kW

1 x Komplettes Montagesystem nach Auswahl

Artikelbeschreibung

Komplettes Photovoltaik-Set zur Errichtung einer leistungsstarken PV-Anlage mit hochwertigen JA SOLAR n-Type Glas-Glas Bifacial-Modulen und einem Huawei SUN2000 10 kW Wechselrichter.
Das Set beinhaltet alle wesentlichen DC-Komponenten inklusive 100 lfm Solarkabel, MC4-Steckern von Stäubli sowie eine Unterkonstruktion nach Wahl für Schräg- oder Flachdächer.

Geeignet für Einfamilienhäuser, Gewerbeobjekte und landwirtschaftliche Betriebe.

Technische Hauptdaten

Anlagenleistung: ca. 10,9 kWp
Modultechnologie: n-Type, Glas-Glas, bifacial
Zellwirkungsgrad: bis zu 26 %
Systemspannung: bis 1.500 V DC
Garantie Module:
- 15 Jahre Produktgarantie
- 30 Jahre lineare Leistungsgarantie

(Moduldaten laut Datenblatt JAM54D40 LB, Seiten 1–2)

PV-Module

24 × JA SOLAR JAM54D40-455/LB
455 Wp, bifacial, Glas-Glas, schwarzer Rahmen

Wechselrichter

1 × Huawei Wechselrichter SUN 2000 MAP0 Hybrid 10kW
10 kW, 2 MPPT, dreiphasig

DC-Schutz & Verkabelung

1 × Raycap Überspannungsschutz DC Typ I+II, 2 MPPT, MC4

100 lfm Solarkabel 6 mm², schwarz (1 Rolle)

4 MC4-Steckerpaare Stäubli

- 4 × MC4+ (32.0077P0001)
- 4 × MC4− (32.0076P0001)

Befestigungsvarianten inkl. Stückliste (24 Module)

Variante A – Ziegeldach mit Dachhaken

Unterkonstruktion: Aerocompact CompactPITCH

Stückliste:

46 × Dachhaken Aerocompact XT-R
10 × Montageschiene X50 – 4.400 mm
10 × Schienenverbinder XPCN
30 × Mittelklemme CLMB10 (schwarz, Click 30–46 mm)
20 × Endklemme CLEB10 (schwarz, Click 30–46 mm)
9 × Endkappe links XCL50
9 × Endkappe rechts XCR50
100 × Bohrschraube SDS-W-8×120

Variante B – Schrägdach mit Stockschrauben (Kreuzverbund)

Unterkonstruktion: Aerocompact CompactPITCH

Stückliste:

54 × Stockschraube M12 × 300
10 × Montageschiene X50 – 4.400 mm
10 × Schienenverbinder XPCN
48 × Kreuzverbinder XDL
20 × Mittelklemme CLMB10 (schwarz, Click 30–46 mm)
30 × Endklemme CLEB10 (schwarz, Click 30–46 mm)
15 × Endkappe links XCL50
15 × Endkappe rechts XCR50

Variante C – Flachdach OST / WEST

Unterkonstruktion: Aerocompact CompactFLAT S10plus

Stückliste:

15 × Mittelstütze S10plus MB-PP (mit Schutzmatte)
10 × Verbinder CNS-PP kurz (mit Matte)
10 × Anfangsfuß S10FB-PP (mit Matte)
40 × Mittelklemme CLM10 Click 30–46 mm
60 × Endklemme CLE10+ Click
100 × Kabelbinder-Clip CLP-M

Variante D – Flachdach SÜD

Unterkonstruktion: Aerocompact CompactFLAT S10

Stückliste:

5 × Anfangsfuß S10FB-PP (mit Matte)
5 × Endfuß S10EB-PP (mit Matte)
13 × Verbinder S10CNS-PP
14 × Windleitblech S10WD-2050 (10°)
100 × Clip für Windleitbleche CLP-WD
30 × Mittelklemme CLM10 Click 30–46 mm
20 × Endklemme CLE10+ Click
70 × Kabelclip universal CLP-U
100 × Kombi-Schraube SCS8×20
100 × Unterlegscheibe FW 4.3/25
100 × Inbusschraube AB 8×18 S

Es gibt noch keine Bewertungen.

Datenblatt Huawei Sun MAP0

Datenblatt Huawei Sun MAP0

Datenblatt JA-Solar

Datenblatt JA-Solar
