3-Wege-Kugelhahn mit T-Bohrung, Messing vernickelt, 1/2" bis 2"

Der 3-Wege-Kugelhahn mit T-Bohrung ist eine robuste Absperr- und Umschaltarmatur für industrielle und gewerbliche Anwendungen. Durch die T-Bohrung eignet sich der Kugelhahn ideal zum Verteilen, Mischen oder Umschalten von Medienströmen. Die Durchflussrichtung ist beliebig, die Stellung der Kugelbohrung ist über Einfräsungen am Spindelvierkant erkennbar.

Der Ventilkörper besteht aus vernickeltem Messing, die Kugel aus verchromtem Messing. PTFE-Dichtungen sorgen für zuverlässige Abdichtung bei einem Betriebsdruck bis max. 40 bar und Temperaturen von -10 °C bis +100 °C.

Geeignet für Druckluft, Wasser, Dampf im zulässigen Temperaturbereich, Lösungsmittel, Heizöl und Kraftstoffe – jeweils unter Berücksichtigung der Medienverträglichkeit mit Messing, PTFE und FPM/Viton.

Vorteile auf einen Blick

3-Wege-Kugelhahn mit T-Bohrung
Zum Verteilen, Mischen oder Umschalten von Medienströmen
Robuste Ausführung aus vernickeltem Messing
Kugel aus verchromtem Messing
PTFE-Dichtungen für gute chemische Beständigkeit
O-Ringe aus FPM/Viton
Betriebsdruck bis max. 40 bar
Temperaturbereich: -10 °C bis +100 °C
Reduzierter Durchgang
Durchflussrichtung beliebig
Gewindeanschlüsse nach ISO 228/1
Hebelgriff rot lackiert
Für Druckluft, Wasser, Lösungsmittel, Heizöl und Kraftstoffe geeignet
Ausführung gemäß PED 2014/68/EU

Technische Daten

Merkmal	Ausführung
Bauart	3-Wege-Kugelhahn
Bohrung	T-Bohrung
Durchgang	Reduziert
Anschlussgrößen	1/2" bis 2"
Betriebsdruck	max. 40 bar
Temperaturbereich	-10 °C bis +100 °C
Gewinde	ISO 228/1
Körper	Messing CW617N, vernickelt
Kugel	Messing CW617N, verchromt
Sitze/Dichtungen	PTFE
O-Ringe	FPM / Viton
Hebel	Stahl, rot lackiert
Durchflussrichtung	Beliebig
Verwendung Trinkwasser	Nicht für Brauch-/Trinkwasser geeignet

Maßtabelle

Anschluss	L mm	L2 mm	Bohrung Ø mm	I mm	H mm	Hebel M mm
1/2"	82	41	10	17	52	115
3/4"	90	45	15	18,5	55,5	115
1"	106	53	20	20	64	150
1 1/4"	120	60	25	23,5	76,5	150
1 1/2"	142	71	32	28,5	93,5	240
2"	165	82,5	40	32	103,5	240

Einsatzbereiche

Der 3-Wege-Kugelhahn ist geeignet für Anwendungen mit:

Druckluft
Wasser, jedoch nicht Trinkwasser
Dampf innerhalb des zulässigen Temperaturbereichs
Lösungsmitteln
Heizöl
Kraftstoffen
weiteren Medien, sofern diese mit Messing, PTFE und FPM/Viton kompatibel sind

Hinweise zur Montage und Wartung

Vor der Montage sollten Rohrleitungen frei von Schmutz, Spänen und sonstigen Verunreinigungen sein, um Beschädigungen an Kugel und Dichtsitzen zu vermeiden. Das Eindichtmaterial muss für das jeweilige Medium geeignet sein.

Der Kugelhahn darf nur mit dem mitgelieferten Hebel betätigt werden. Zwischenstellungen sollten vermieden werden, da diese die Dichtsitze dauerhaft belasten und Undichtigkeiten verursachen können. Die Stopfbuchsmutter sollte in regelmäßigen Abständen kontrolliert und bei Bedarf nachgezogen werden.

Bei Medien, die unter 0 °C gefrieren oder erstarren können, sollte die Anlage entleert werden, um Schäden durch Volumenausdehnung zu vermeiden.

Es gibt noch keine Bewertungen.

Datenblatt

Datenblatt

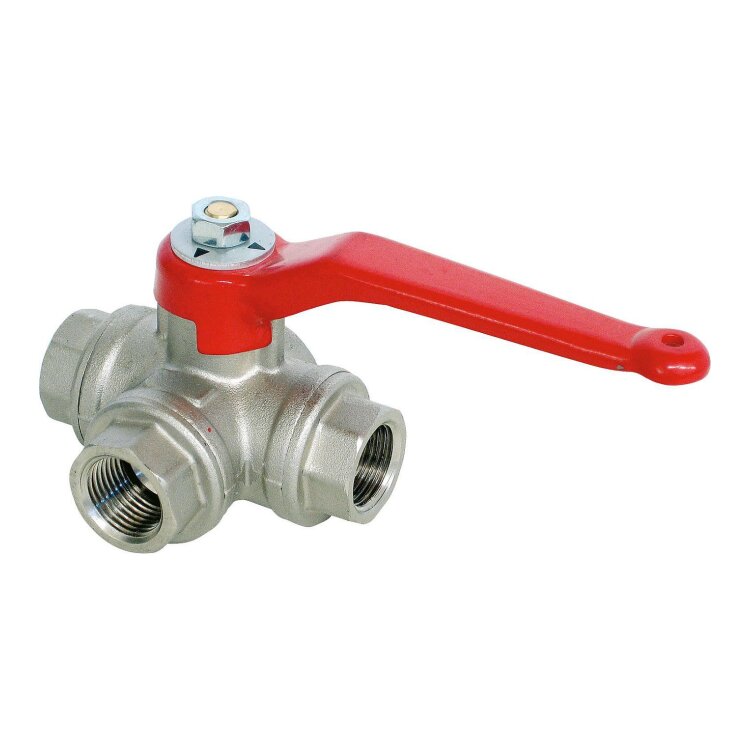

Kugelhahn Drei-Wege R 3/4" T-Bohrung
