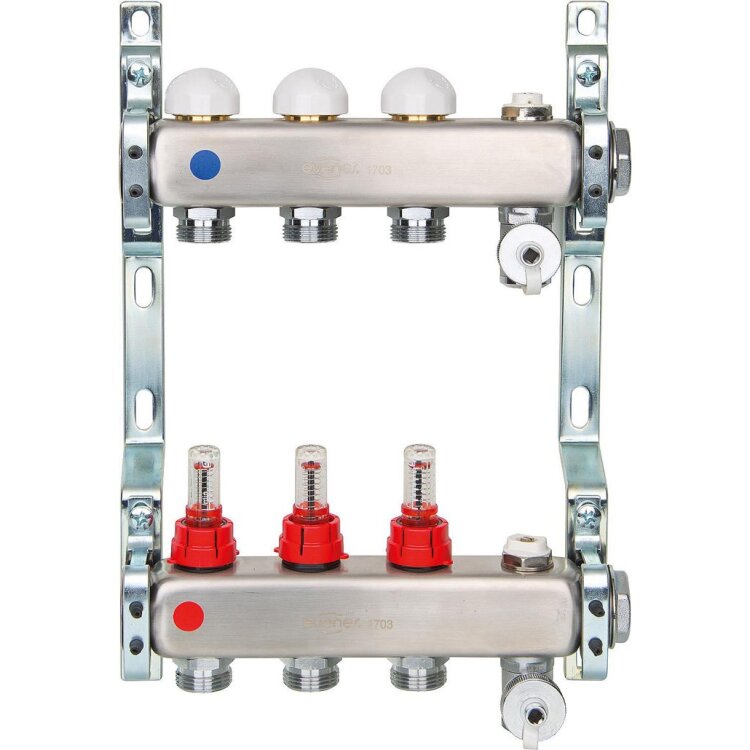

Heizkreisverteiler DN 25 (1") Edelstahl, 5 Heizkreise mit Flowmeter -, 174,00 €

Beschreibung
Bewertungen
PDF (1)

Edelstahl Fussbodenheizungsverteiler 2–12 Heizkreise mit Durchflussmessern

Hochwertiger Heizkreisverteiler aus rostfreiem Edelstahl V4A für Ihre Fußbodenheizung

Der robuste Fussbodenheizungsverteiler aus Edelstahl V4A (DIN 1.4301) überzeugt durch seine erstklassige Materialqualität, präzise Einregulierungsmöglichkeiten und eine professionelle Verarbeitung. Ideal geeignet für den Einsatz in modernen Flächenheizsystemen – sowohl im Neubau als auch bei der Sanierung. Erhältlich in 11 verschiedenen Ausführungen von 2 bis 12 Heizkreisen – passend für jedes Projekt, vom kleinen Bad bis zum großen Einfamilienhaus.

Produkteigenschaften auf einen Blick

Material: Hochwertiger Edelstahl V4A, DIN 1.4301 – korrosionsbeständig & langlebig

2 bis 12 Heizkreise mit einem Achsabstand von 50 mm

Vor- und Rücklaufrohr: DN 25 (1") Innengewinde

Abgänge: DN 20 (3/4") Außengewinde mit Eurokonus – passend für alle gängigen Klemmverschraubungen

Integrierte Flowmeter (Durchflussmesser) im Vorlaufbalken: 0–5 l/min, stufenlos einstellbar & absperrbar

Thermostatrücklaufventile mit Bauschutzkappen und Voreinstellmöglichkeit

Stellantrieb-kompatibel (M30 x 1,5 – Heimeier kompatibel)

Inkl. Halterungen mit Schalldämmeinlage aus NBR

Drehbare Entleerhähne im Vor- und Rücklauf

Entlüftungsstopfen sowie DN 25 (1") Endstopfen im Lieferumfang

Beschriftungsetiketten zur Kennzeichnung der einzelnen Heizkreise/Räume

Präzise Einregulierung & einfacher hydraulischer Abgleich

Dank der integrierten Durchflussanzeigen (Flowmeter) im Vorlaufbalken lässt sich der Volumenstrom jedes Heizkreises exakt von 0 bis 5 l/min einstellen. So gewährleisten Sie einen optimalen statischen hydraulischen Abgleich und sorgen für eine gleichmäßige Wärmeverteilung in allen Räumen – ein Plus an Komfort und Energieeffizienz.

Die Thermostatrücklaufventile im Rücklaufbalken lassen sich zudem mit elektrischen Stellantrieben (M30 x 1,5, Heimeier-kompatibel) kombinieren, sodass eine raumweise Einzelraumregelung problemlos möglich ist.

Technische Daten

Allgemeine technische Daten (für alle Ausführungen identisch)

Merkmal	Wert
Material	Edelstahl V4A (DIN 1.4301)
Primärer Anschluss	DN 25 (1") Innengewinde
Anschluss Sekundär	DN 20 (3/4") AG Eurokonus
Achsabstand Sekundärkreis	50 mm
Durchflussmessbereich	0 – 5 l/min
Kvs-Wert (Ventil)	1,1
Max. Betriebstemperatur	60 °C
Druckstufe	PN 6
Hydraulischer Abgleich	statisch
Mit Durchflussanzeige (Flowmeter)	Ja
Mit Ventileinsätzen	Ja
Mit Wandbefestigungsbügel	Ja
Mit Anschlussgarnitur	Nein
Mit Regulierungsverschraubung	Nein
Stellantriebs-Anschluss	M30 x 1,5 (Heimeier kompatibel)
Halterungen	mit NBR-Schalldämmeinlage
Einsatzbereich	Fußbodenheizung

Größenübersicht – Baulänge & Breite je Heizkreisanzahl

Heizkreise	Baulänge / Breite [mm]	Achsabstand [mm]
2	185	50
3	235	50
4	285	50
5	335	50
6	385	50
7	435	50
8	485	50
9	535	50
10	585	50
11	635	50
12	685	50

💧 Hydraulische Daten – Flowmeter-Regulierung

Die integrierten Durchflussmesser (Flowmeter) ermöglichen einen präzisen statischen hydraulischen Abgleich jedes einzelnen Heizkreises.

Parameter	Wert
Einstellbereich Durchfluss	0 – 5 l/min
Kvs-Wert (Ventil voll geöffnet)	1,1
Regulierung	absperrbar, stufenlos einstellbar
Druckverlust	siehe Kennlinie bei max. Ventilöffnung (Kvs = 1,1)

Lieferumfang (für alle Verteilergrößen 2–12 Heizkreise)

Edelstahl-Heizkreisverteiler V4A (Vor- und Rücklaufbalken vormontiert)

Integrierte Flowmeter im Vorlaufbalken (0–5 l/min, absperrbar)

Thermostatrücklaufventile mit Bauschutzkappen (M30 x 1,5)

2× Wandbefestigungsbügel mit NBR-Schalldämmeinlage

2× Endstopfen DN 25 (1")

2× Entlüftungsstopfen

2× drehbare Entleerhähne (Vor- und Rücklauf)

Beschriftungsetiketten zur Kennzeichnung der Heizkreise/Räume

Kompatibilität

Stellantriebe: M30 x 1,5 – kompatibel mit Heimeier und allen gängigen Herstellern (z. B. Möhlenhoff, Oventrop u. v. m.)

Verschraubungen: Eurokonus 3/4" – passend für alle marktüblichen Klemm- und Pressverschraubungen für Verbund-, PE-RT- und PEX-Rohre

Bestellübersicht – verfügbare Varianten

Artikel	Heizkreise	Baulänge
Verteiler 2-fach	2	185 mm
Verteiler 3-fach	3	235 mm
Verteiler 4-fach	4	285 mm
Verteiler 5-fach	5	335 mm
Verteiler 6-fach	6	385 mm
Verteiler 7-fach	7	435 mm
Verteiler 8-fach	8	485 mm
Verteiler 9-fach	9	535 mm
Verteiler 10-fach	10	585 mm
Verteiler 11-fach	11	635 mm
Verteiler 12-fach	12	685 mm
