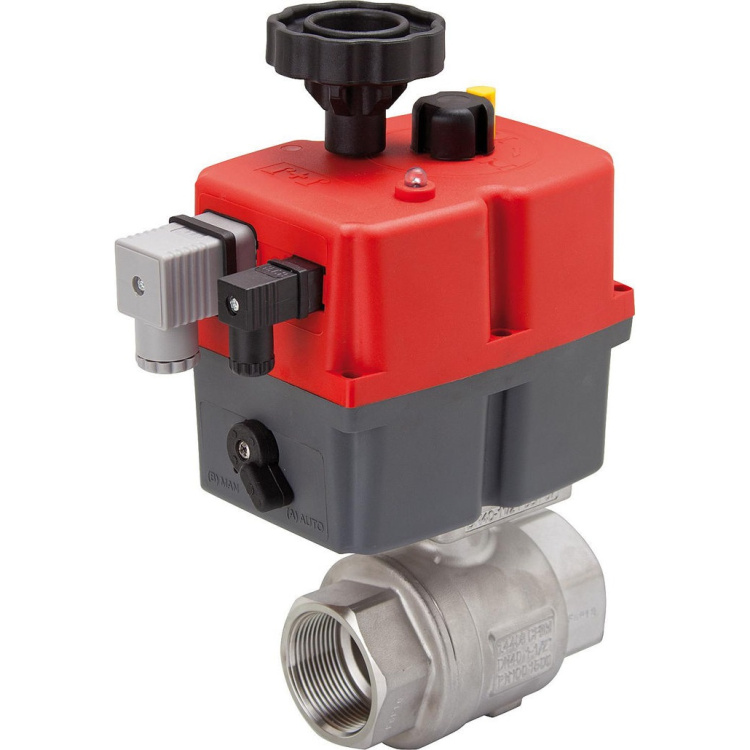

Elektrokugelhahn 2 Wege VEGA 1/2", 24V / 230V, Edelstahl, Motor

Beschreibung
Bewertungen
PDF (1)

Artikelbeschreibung: Effebi Motorkugelhahn Edelstahl 24/230V – 1/2" bis 2"

Effebi Motorkugelhahn aus Edelstahl mit elektromechanischem J+J Schwenkantrieb (24–230V AC/DC) | DN15 bis DN50 (1/2" bis 2")

Produktbeschreibung

Der Effebi Motorkugelhahn aus Edelstahl kombiniert einen hochwertigen Edelstahl-Kugelhahn der Marke Effebi mit einem zuverlässigen elektromechanischen J+J Schwenkantrieb der Baureihe J4C. Dieses kompakte und leistungsfähige System eignet sich hervorragend zum Steuern und Regeln von Medien in industriellen Rohrleitungssystemen. Die Einheit ist in den Nennweiten 1/2" bis 2" (DN15 bis DN50) erhältlich und für vielfältige Einsatzbereiche konzipiert.

Antrieb – Merkmale & Funktion

Automatische Spannungserkennung: Der Antrieb erkennt selbstständig die angeschlossene Betriebsspannung im Bereich von 24–240V AC (50/60Hz) sowie 24–135V DC – damit ist ein flexibler Einsatz mit 24V oder 230V problemlos möglich.
Bürstenloser Motor mit elektronischer Drehmomentbegrenzung zum Schutz von Getriebe, Motor und Armatur bei Blockierung oder Schwergängigkeit.
Schwenkwinkel: Im Standard auf 0°–90° vorjustiert (0° = geschlossen / 90° = geöffnet). Andere Schwenkwinkel auf Anfrage erhältlich.
Frei konfigurierbares Nockensystem zur Einstellung der Endlagen und Signalgebung.
DOME-Stellungsanzeige: Zeigt dauerhaft und gut sichtbar die aktuelle Position der Armatur an.
Mehrfarbige Status-LED: Signalisiert den aktuellen Betriebszustand (Auf, Zu, Stopp, Fahrbewegung, Drehmomentschutz etc.).
Handnotbetätigung: Bei Stromausfall oder Noteingriff kann über den Umschalter (AUTO/MAN) auf manuelle Betätigung per Handrad umgeschaltet werden.
Integrierte Schaltraumheizung (3,5 W): Verhindert bei dauerhafter Spannungsversorgung Kondenswasserbildung im Gehäuse – ideal für den Außenbereich.
Schutzart IP67 (gemäß IEC 60529) – staubdicht und geschützt gegen zeitweiliges Untertauchen.
Drei Beschaltungsmethoden ohne Umkonfiguration verfügbar: 2-Punkt-Steuerung, 3-Punkt-Regelung und 2-Draht-Steuerung.
Wartungsfrei – keine regelmäßigen Wartungsarbeiten erforderlich. Eine funktionelle Prüfung gemäß den Sicherheitsanforderungen der Anlage wird empfohlen.

Technische Daten (Antrieb)

Eigenschaft	Wert
Spannungsbereich	24–240V AC (50/60Hz) / 24–135V DC
Schwenkwinkel	0°–90° (Standard)
Einschaltdauer	ED = 75 %
Temperaturbereich	–20 °C bis +70 °C
Schutzart	IP67 (IEC 60529)
Heizleistung	3,5 W
Endlagenschalter	2× SPST NO – 5A/125VAC bzw. 3A/250VAC
Mechanische Schnittstelle	DIN 3337 / ISO 5211 (Multiflanschplatte)
Elektrischer Anschluss	Industriesteckverbinder (DIN EN 175301-803 Form A / Form C)

Antriebsgrößen (modellabhängig je nach Nennweite)

Modell	Arbeits-/Losbrechmoment	Laufzeit (90°)	Gewicht
S 20	20 Nm / 25 Nm	ca. 10 s (5,5 s)	1,8 kg
S 35	35 Nm / 38 Nm	ca. 10 s	1,9 kg
S 55	55 Nm / 60 Nm	ca. 13 s	2,4 kg
S 85	85 Nm / 90 Nm	ca. 29 s	3,0 kg
S 140	140 Nm / 170 Nm	ca. 25 s	5,2 kg
S 300	300 Nm / 350 Nm	ca. 48 s	5,2 kg

Kugelhahn – Merkmale

Werkstoff: Edelstahl (für hohe Medienbeständigkeit und Korrosionsschutz)
Nennweiten: 1/2" bis 2" (DN15 – DN50)
Hersteller: Effebi (bewährte italienische Armaturenqualität)

Optionale Ausstattungen

BSR Akku-Sicherheitspack – Sicherheitsfahrt bei Stromausfall
DPS Digitaler Stellungsregler – für modulierende Regelungsaufgaben
Potentiometer – zur analogen Stellungsrückmeldung
Goldkontakt-Endschalter – für lastlose Abfrage der Endlagenrückmeldung (z. B. SPS), 0,1A / 30V DC
Verschiedene Beschaltungsvarianten

Hinweise zu Einbau und Betrieb

Die Montage darf nicht über Kopf (Flansch nach oben) erfolgen.
Der elektrische Anschluss ist ausschließlich von qualifiziertem Fachpersonal unter Einhaltung der VDE-Vorschriften durchzuführen.
Für die Ansteuerung ist eine externe Sicherung mit geeigneter Auslösecharakteristik (z. B. LS-Schalter Typ D) vorzusehen.
Bei Außenanwendungen ist ein ausreichender Witterungsschutz (Überdachung) empfohlen.
Die Schaltraumheizung sollte bei dauerhafter Spannungsversorgung stets aktiv sein, um Kondenswasserbildung zu vermeiden.

Lieferumfang

Effebi Edelstahl-Kugelhahn (gewählte Nennweite 1/2" bis 2")
J+J elektromechanischer Schwenkantrieb J4C (vormontiert)
Industriesteckverbinder (Versorgungsstecker + Endlagenstecker)
Bedienungsanleitung

Technische Änderungen vorbehalten. Bei Sondermodellen gelten zusätzlich die mitgelieferten Zusatzanleitungen sowie Typenschild und Schaltplan des Geräts.
