Nur für eine Entnahmestelle
Kurze Zuleitungsrohre, geringer Wärmeverlust
Eine Entnahmestelle
Kunststoffkessel
Temperatureinstellung bis 75° C
Frostschutz
Signallampe – Betriebsanzeige
Einsatzbereiche:
Für kleinere Warmwassermengen

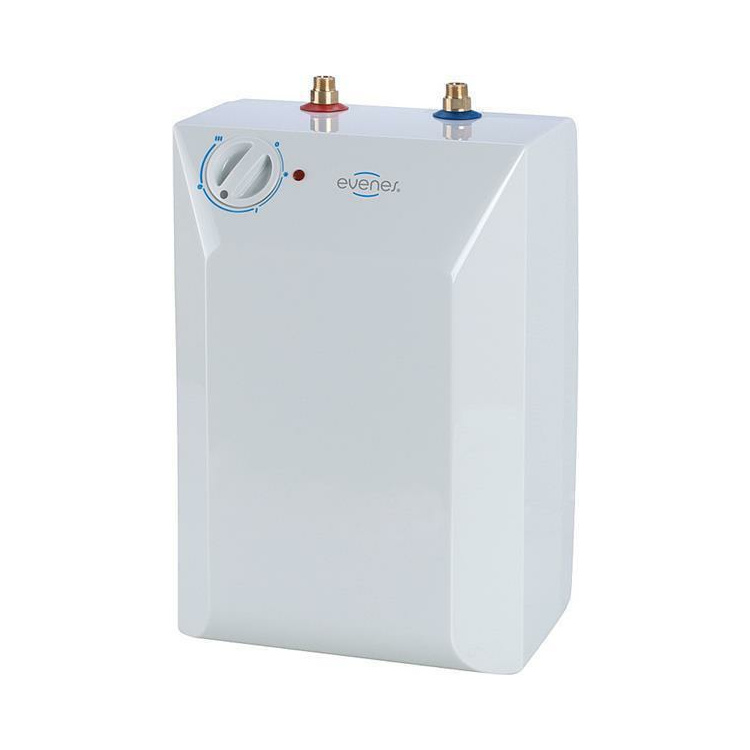

Für Küche, Gästezimmer, Waschraum, Werkstatt u.s.w.Modell TEG 5 Liter 10 Liter 5 Liter 10 Liter
Untertisch Untertisch Obertisch Obertisch
Technische Daten
Energieeffizienzklasse A*) A*) A*) A*)
Stromverbrauch Jahr/Tag [KWh] 525/2,475 527/2,49 523/2,646 525/2,477
Anschlusswert [W] 2000 2000 2000 2000
Spannung [V] ~ 230 ~ 230 ~ 230 ~ 230
Nennstrom [A] 8,7 8,7 8,7 8,7
Wasserleitungsanschlüsse DN 10 (3(8“) DN 10 (3/8“) DN 15 (1/2“) DN 15 (1/2“)
Gewicht leer/mit Wasser [kg] 3,5/8,5 4/14 3,5/8,5 4/14
Durchschnittliche Isolierschichtstärke [mm] 31 35 31 35
Feuchtigkeitsschutzstufe IP 24 IP 24 IP 24 IP 24
Aufheizzeit von 15 auf 75°C [min] 10 20 10 20
Mischwassermenge 40°C 1) [Liter] 9,1 16,4 9,1 17,2
Wärmeverlust [kWh/24h] 2) 0,32 0,40 0,32 0,40
Thermostat-Temperatur-Einstellung e/eco e/eco e/eco e/eco
Anschlussmaße
A (mm) 390 454 390 454
B (mm) – – 264 354
C (mm) 138 179 – –
D (mm) 256 310 256 310
E (mm) 213 265 213 265
Zusätzliche Anschlussausrüstung
(nicht im Lieferumfang enthalten)
Mischbatterieausführung Unterhalb WB Unterhalb WB Oberhalb WB Unterhalb WB
Rückschlagventil Die Angabe entspricht den Anforerungen für die ab September 2015 verbindliche EU-Verordnung Nr. 812/2013
1) Die Werte gelten zum Mischen von Leitungswasser mit einer Temperatur von 15°C mit Wasser aus dem Warmwasserspeicher nach Erwärmen der gesamten Wassermenge auf 65°C (DIN 44532)
2) Bereitschaftstromverbrauch: Gemessen bei einer Umgebungstemperatur von 20°C und einer Wassertemperatur von 65°C im Warmwasserspeicher (DIN 44532)
