Seltron WXD 20 – Witterungsgeführter Heizungsregler für anspruchsvolle Systeme

2 gemischte Heizkreise möglich

Lieferumfang

1x Heizungsregler WXD 20
Montagematerial
Bedienungsanleitung

Der WXD 20 ist die ideale Lösung zur intelligenten Regelung von Heizung, Kühlung und Warmwasserbereitung in Einfamilienhäusern. Er eignet sich sowohl für moderne Heizsysteme als auch als Ersatzregler für ältere Anlagen.

Produktübersicht

Der witterungsgeführte Regler WXD 20 im Standardgehäuse (144 × 96 mm) überzeugt durch seine Vielseitigkeit. Er regelt präzise einen oder zwei Heizkreise (z.B. Heizkörper und Fußbodenheizung), steuert die Brauchwassererwärmung und integriert effizient verschiedene Wärmequellen wie Öl-/Gaskessel, Wärmepumpen, Festbrennstoffkessel oder Solaranlagen.

Dank des Inbetriebnahme-Assistenten ist die Einrichtung in wenigen Schritten erledigt. Das große Grafikdisplay und die mehrsprachige Menüführung (inkl. Deutsch) machen die Bedienung intuitiv.

Highlights & Funktionen

Witterungsgeführte Regelung: Passt die Vorlauftemperatur automatisch an die Außentemperatur an – spart Energie und erhöht den Komfort.
Vielseitige Anwendungen: Geeignet für Radiatoren, Fußboden-, Wand- oder Deckenheizung sowie Konvektoren.
Solar- & Pufferintegration: Unterstützt Solarsysteme zur Brauchwassererwärmung und Heizungsunterstützung sowie Pufferspeicher-Management.
Hocheffiziente Pumpensteuerung: Ausgestattet mit analogen Ausgängen (PWM / 0-10 V) zur Drehzahlregelung moderner Hocheffizienzpumpen.
Smart Home Ready: Mit der optionalen SeltronHome-Verbindung steuern Sie Ihre Heizung bequem per Smartphone oder Tablet (Clausius App).
Intelligente Schutzfunktionen: Inklusive Frostschutz, Legionellenschutz, Pumpen-Kick-Funktion, Überhitzungsschutz für Kessel/Kollektoren und Estrich-Trocknungsfunktion.
Zeitprogramme: Individuelle Wochenprogramme, Party-, Eco- und Urlaubsmodus für maximalen Komfort bei minimalem Verbrauch.

Technische Ausstattung (WXD 20)

Der WXD 10 bietet im Vergleich zum Basismodell (WXD10) erweiterte Anschlussmöglichkeiten, darunter ein elektronisches Relais und mehr Hydraulikschemen.

Voreingestellte Hydraulikschemen: 71 Varianten wählbar.
Eingänge: 8x für Temperatursensoren (Pt1000).
Ausgänge:
- 8x mechanische Relais (z.B. für Pumpen, Brenneranforderung).
- 1x elektronisches Relais (Triac).
- 2x analoge Ausgänge (Y1, Y2) für PWM oder 0-10V Signale.
Display: Beleuchtetes Grafikdisplay mit Uhrzeit und Datumsanzeige.
Schnittstellen: USB (für PC-Verbindung/Updates), BUS-Verbindung (zu anderen Seltron-Reglern).

Technische Daten

Spannung: 230 V ~ / 50 Hz
Abmessungen: 144 x 96 mm (Einbau in Standard-Kesselausschnitt oder Wandmontage möglich)
Schutzart: IP20
Fühlertyp: Pt1000 (Standard)
Sprachen: 13 (u.a. DE, EN, FR, IT)
Eigenverbrauch: < 2,5 W

Es gibt noch keine Bewertungen.

Betriebsanleitung

Betriebsanleitung

Technische Daten

Technische Daten

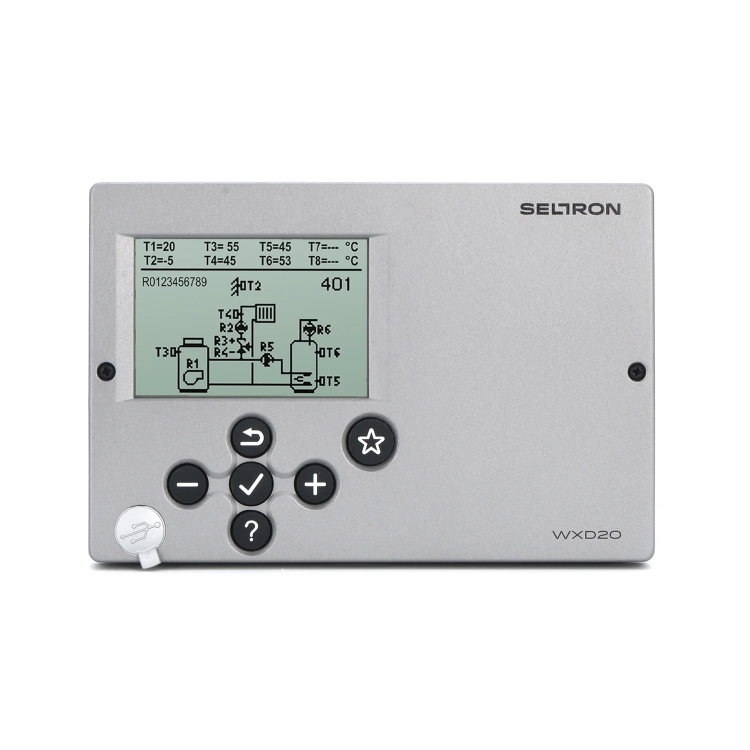

Witterungsgeführter Heizungsregler Seltron WXD20
