UniTHERM FSD Formteil-Set – Länge 1069 mm

Doppelwandiges Abgassystem-Formteilpaket für den Unterdruckbetrieb

Das UniTHERM FSD Formteil-Set in einer Gesamtlänge von 1069 mm ist die optimale Komplettlösung für den fachgerechten Anschluss von Kaminöfen, Holzheizungen oder anderen Festbrennstoffanlagen im Unterdruckbetrieb. Das Set gehört zum bewährten UniTHERM-System – einem hochwertig wärmegedämmten Edelstahl-Abgassystem in Elementbauweise mit CE-Zertifizierung gemäß EN 1856-1.

Die Elemente sind doppelwandig mit Mineralwolldämmung ausgeführt und für die Montage im Innen- oder Außenbereich konzipiert. Die Steckverbindungen sind besonders montagefreundlich und bieten gleichzeitig höchste Dichtheit und Stabilität.

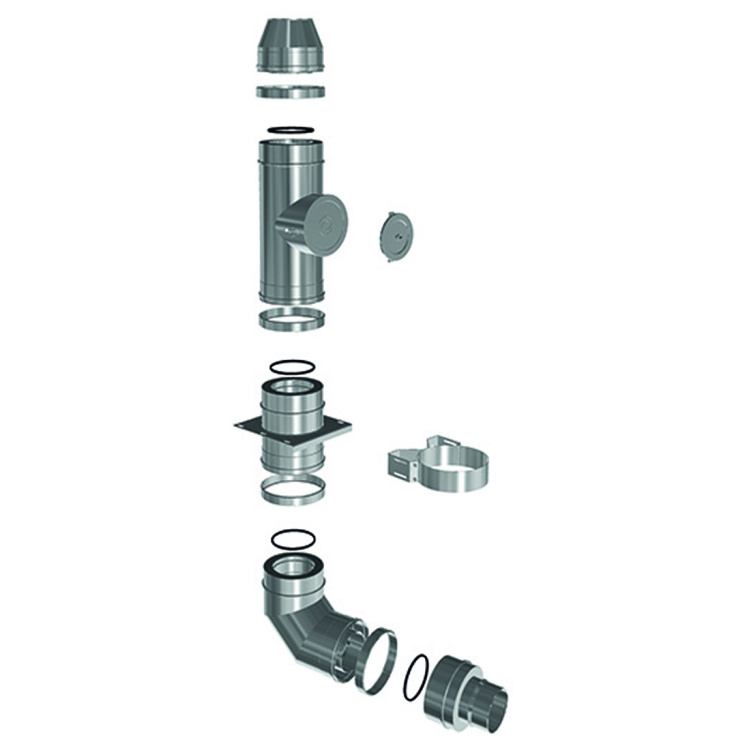

Set-Bestandteile im Überblick:

1x Kondensatablauf (K) – zur kontrollierten Ableitung von Kondensat im Unterdruckbetrieb
1x Prüföffnung (P) – für einfache Reinigung und Wartung
1x Deckel für Prüföffnung (T200) – temperaturbeständig bis 200 °C
1x Feuerungsanschluss 87° (F87) – passgenauer Anschluss ans Gerät
1x Mündungsabschluss (MA) – oberer Abschluss mit Witterungsschutz
4x Spannschellen (SP) – sichere Fixierung aller Steckverbindungen
1x Wandschelle (WM) – zur stabilen Wandbefestigung
1x Übergangsstück DW/EW – ermöglicht den Übergang von doppelwandig auf einwandig
ÜA-Plakette enthalten – zur Vorlage bei behördlichen Abnahmen

Hinweis:

Die notwendigen Rohrelemente zur Erweiterung der Abgasstrecke auf die gewünschte Gesamthöhe sind nicht im Set enthalten und müssen separat ausgewählt werden – abgestimmt auf bauliche Gegebenheiten und Geräteanforderungen.

Systemvorteile UniTHERM:

🔸 Doppelwandiger Edelstahlaufbau mit Mineralwolle (30–40 mm)
🔸 Dauerbetriebstemperatur bis 600 °C, geeignet für Festbrennstoffe
🔸 Korrosionsgeschützt:
- Innen: 1.4404 oder 1.4571
- Außen: 1.4301, seidenmatt oder optional RAL-Farben
🔸 Innendurchmesser: 80–600 mm
🔸 Zulassungen: CE, EN 1856-1, DIBt Z-7.1-3383

Einsatzgebiete:

Kamin- und Kachelöfen
Scheitholz-, Pellet- und Hackschnitzelanlagen
Sanierung und Neubauprojekte
Innen- und Außenmontage bei freistehenden Kaminen oder Schachtanlagen

💡 Tipp: Ideal für Sanierungen, Nachrüstungen oder als modular erweiterbarer Startpunkt bei Projekten mit doppelwandiger Abgasführung. Kombinierbar mit UniTHERM-Grundsets, Wandkonsolen oder Dachdurchführungen – für höchste Planungssicherheit und Flexibilität.

Wichtiger Hinweis:

Technische Dokumente (finden sie unter PDF-Download):

Technik-Prospekt (PDF)

Montageanleitung UniTHERM (PDF)

Bauartgenehmigung Z-7.1-3383 (PDF)

Projekterfassung für individuelle Angebote

Die PDF-Downloads enthalten alle relevanten Informationen zur Planung, Installation und Zulassung gemäß den geltenden Normen und Bauvorschriften.

Diese Unterlagen enthalten alle Details zu Zulassung, Montage, Brandschutz und Normkonformität (EN 1856-1, ISO 9001).
