Rohrverbindung Flamco T-Plus für Stahl-Gewinderohr 1/2"x1/2"x1/2"

Beschreibung
Bewertungen
PDF (1)

Rohrverbindung Flamco T-Plus (T-Stück) für Stahl-Gewinderohr 1/2" – 3"

Schnell. Einfach. Ohne Stillstand.

Die Flamco T-Plus Rohrabzweig-Verbindung ermöglicht das Erstellen von Rohrabzweigen in bestehenden Leitungen, ohne die Anlage drucklos zu machen und ohne dass sie entleert, später wieder befüllt und entlüftet werden muss. So sparen Sie enorme Montagezeit und vermeiden teure Stillstandszeiten – ideal bei Anlagen, die rund um die Uhr in Betrieb bleiben.

Vorteile

Montage während des laufenden Betriebs jederzeit möglich
Keine Betriebsunterbrechung nötig (Anlage bleibt funktionsfähig)
Schnell montiert, spart Zeit und Kosten
Geeignet für Erweiterung, Umbau oder Renovierung bestehender Installationen
Auch an schwer erreichbaren Stellen problemlos einsetzbar

Einsatzbereiche

Heizungsinstallationen
Sanitärinstallationen
Feuerlöschanlagen
Industrie-Anlagen (z. B. Druckluft-, Hydrauliksysteme)

Geeignete Rohrtypen (Stahl)

Für Flamco T-Plus für Stahlrohr geeignet für:

Gewinderohre nach DIN EN PrEN 10255, Serie M und H
Nahtlose Stahlrohre nach DIN EN 10216 bis b (gemäß Tabelle)
Geschweißte Stahlrohre nach DIN EN 10217 bis b (gemäß Tabelle)

Wichtig: Das angegebene Rohrmaß für den jeweiligen Typ muss exakt eingehalten werden.

Technische Daten (für Temperguss-Ausführung, Stahlrohr)

Max. Betriebsüberdruck: bis 25 bar
Max. Temperatur: bis 120 °C
Werkstoffe (Temperguss-Ausführung):
Gehäuse & Befestigungsklemme: Temperguss, Kolben/Buchse/Schrauben: Stahl
Dichtung: Flanschdichtung zugelassen nach SVGW, KTW, WRAS
Kolbendichtung/Stiftdichtung: FPM

Montage (kurz)

Flamco T-Plus wird mit 4 Schrauben an die Abzweigstelle montiert, positioniert und anschließend mit der Zündung die Ausschnittbearbeitung im Rohr durchgeführt. (Medien in der Anschlussleitung dürfen bei Aktivierung nicht flüssig vorhanden sein.)

Typ-Auswahl für Stahl-Gewinderohr 1/2" – 3" (gemäß Tabelle)

Bitte wählen Sie den passenden Typ für Rohr Außendurchmesser / Gewindegröße:

1/2" x 1/2" (Ø außen 21,3 mm, Wandstärke b max. 2,0–3,25) – Anschluss 1/2" Rp – Best.-Nr. 1090315
3/4" x 1/2" (Ø außen 26,9 mm) – Anschluss 3/4" Rp – Best.-Nr. 1090320
1" x 3/4" (Ø außen 33,7 mm) – Anschluss 1" Rp – Best.-Nr. 1690326
1 1/4" x 1" (Ø außen 42,4 mm) – Anschluss 1 1/4" Rp – Best.-Nr. 1690332
1 1/2" x 1 1/4" (Ø außen 48,3 mm) – Anschluss 1 1/2" Rp – Best.-Nr. 3090340
2" x 1 1/4" (Ø außen 60,3 mm) – Anschluss 2" Rp – Best.-Nr. 3090350
2 1/2" x 1 1/4" (Ø außen 76,1 mm) – Anschluss 2 1/2" Rp – Best.-Nr. 3090365
3" x 1 1/4" (Ø außen 88,9 mm) – Anschluss 3" Rp – Best.-Nr. 3090380

Wenn Sie möchten: Nennen Sie mir bitte Innen-/Außendurchmesser bzw. die genaue Rohrbezeichnung (z. B. „1/2“ Gewinde Rp“ und Rohrtyp/Serie), dann sage ich Ihnen, welcher Flamco T-Plus Typ aus der Auswahl sicher passt.

Es gibt noch keine Bewertungen.

Datenblatt

Datenblatt

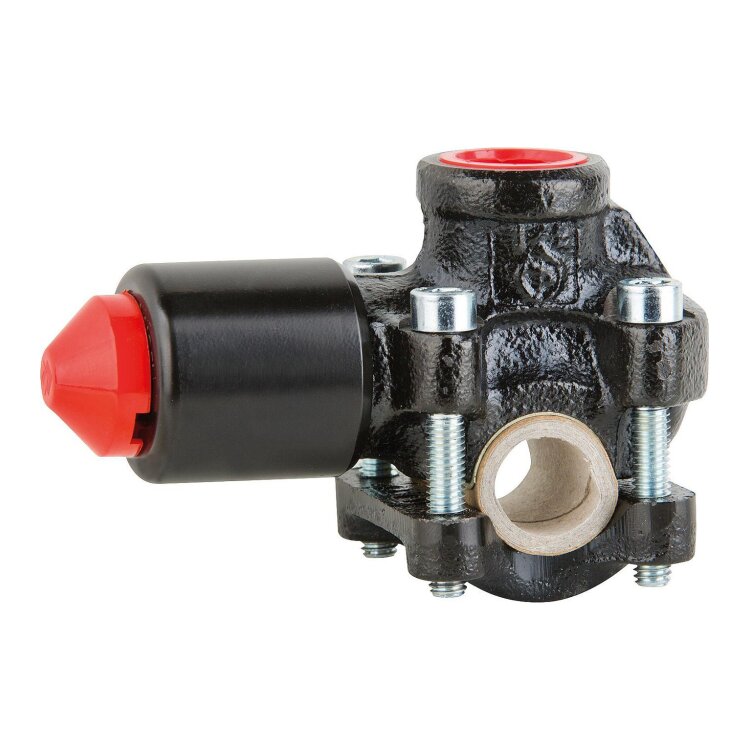

Rohrverbindung Flamco T-Plus für Stahl-Gewinderohr 6/4"x5/4"x6/4"
