Artikelbeschreibung – 3-Wege-Mischer DN15 bis DN50

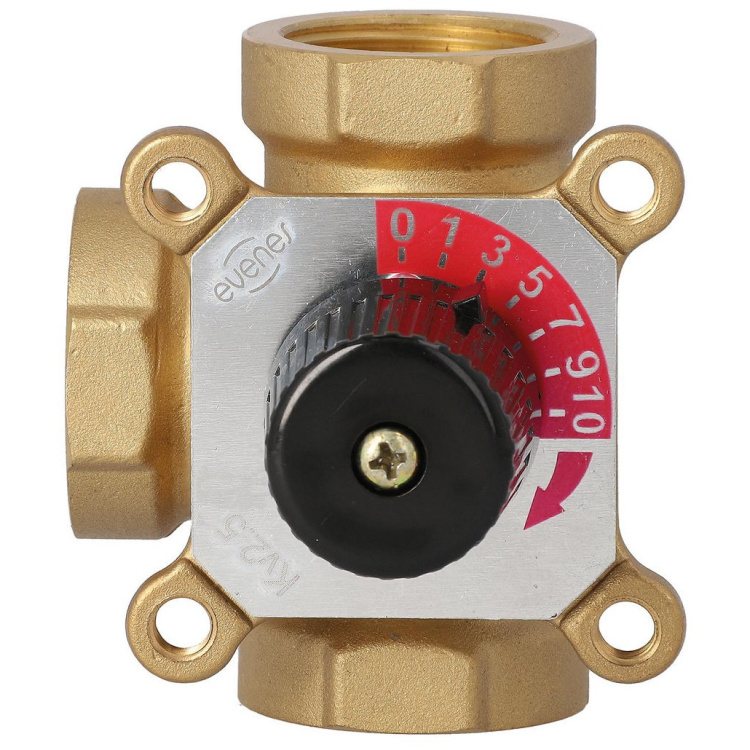

Der 3-Wege-Mischer H-Mix ist ein hochwertiges Misch- oder Verteilventil für den Einsatz in geschlossenen Heizungsanlagen. Er eignet sich ideal für die manuelle oder motorische Steuerung der Heizkreisregelung und ist in verschiedenen Dimensionen von DN15 (½") bis DN50 (2") erhältlich – wahlweise mit Innen- oder Außengewindeanschluss.

Anwendungsbereich

Verwendung als Misch- oder Verteilventil in Heizsystemen
Für den Betrieb mit manueller Bedienung oder elektrischem Stellmotor
Flexible Installationsmöglichkeiten
Einfache Umrüstung durch abnehmbaren Einstellgriff und drehbare Spindel

⚠️ Hinweis zur Montage: Eine Einbaulage mit dem Einstellgriff nach unten ist zu vermeiden! Bei Verwendung mit Stellmotor besteht sonst die Gefahr des Wassereintritts bei Undichtigkeiten.

Technische Daten

Druckstufe: PN 10
Betriebstemperatur: 5–110 °C, kurzzeitig bis 130 °C
Max. Betriebsdruck: 10 bar
Drehmomentbedarf:
- DN15–DN32: < 3 Nm
- DN40–DN50: < 5 Nm
Leckrate bei 100 kPa Differenzdruck:
- Mischen: 0,005 %
- Verteilen: 0,02 %
Max. Differenzdruckabfall:
- Mischen: 100 kPa
- Verteilen: 200 kPa
Anschlüsse:
- Innengewinde: EN 10226-1
- Außengewinde: ISO 228/1
Medien: Wasser nach VDI2035, Wasser-Glykol-Gemisch bis max. 50 %

Materialien

Gehäuse: Messing CW617NB
Ventileinsatz: Verschleißfestes Messing
Spindel & Lagerbuchse: PPS Komposit
Dichtungen: O-Ringe aus EPDM

Verfügbare Ausführungen & Kvs-Werte

Innengewinde (Typ 3I)	Außengewinde (Typ 3A)
DN15 (½") – 2,8 Kvs	DN20 (¾") – 2,8 Kvs
DN20 (¾") – 5,0 oder 6,5 Kvs	DN25 (1") – 5,0 oder 6,5 Kvs
DN25 (1") – 9,0 oder 13 Kvs	DN32 (1¼") – 9,0 oder 13 Kvs
DN32 (1¼") – 16 Kvs	DN40 (1½") – 18 oder 25 Kvs
DN40 (1½") – 25 Kvs
DN50 (2") – 42 Kvs
