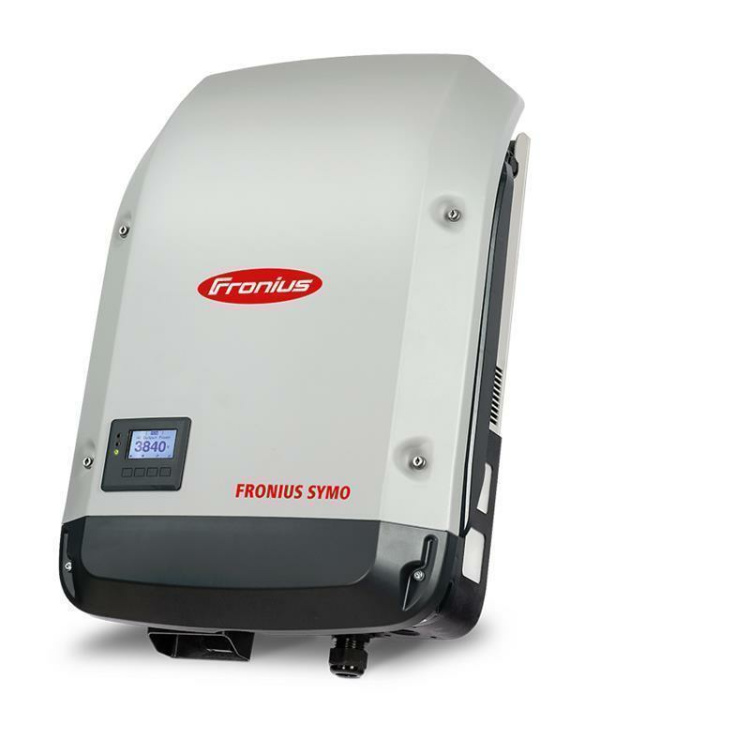

Fronius Symo

Maximale Flexibilität für die Anwendungen von morgen.

Mit seinen Leistungsklassen von 3,0 bis 20,0 kW ist der trafolose Fronius Symo der dreiphasige Wechselrichter für jede Anlagengröße. Dank dem SuperFlex Design ist der Fronius Symo optimal für verwinkelte oder unterschiedlich orientierte Dächer. Die serienmäßige Anbindung an das Internet per WLAN oder Ethernet sowie die einfache Integration von Drittanbieter-Komponenten machen den Fronius Symo zu einem der kommunikativsten Wechselrichter am Markt. Zudem ermöglicht die Zählerschnittstelle ein dynamisches Einspeisemanagement und eine übersichtliche Verbrauchsvisualisierung.

Produktdetails

EINGANGSDATEN

Anzahl MPP-Tracker	2
Max. Eingangsstrom (I_{dc max})	16 / 16 A
Max. Kurzschlussstrom Modulfeld	24 / 24 A
DC Eingangsspannungsbereich (U_{dc min} - U_{dc max})	150 - 1000 V
Einspeisung Startspannung (U_{dc start})	200 V
Nominale Eingangsspannung (U_dc,r)	595 V
MPP-Spannungsbereich (U_{mpp min} - U_{mpp max})	163 - 800 V
Nutzbarer MPP-Spannungsbereich	150 - 800 V
Anzahl DC-Anschlüsse	2 + 2
Max. PV-Generatorleistung (P_{dc max})	10 kWpeak

AUSGANGSDATEN

AC-Nennleistung (P_ac,r)	5000 W
Max. Ausgangsleistung (P_{ac max})	5000 VA
AC-Ausgangsstrom (I_{ac nom})	7,2 A
Netzanschluss (U_ac,r)	3~ NPE 400/230, 3~ NPE 380/220 V
AC Spannungsbereich (U_min - U_max)	150 - 280 V
Frequenz (f_r)	50 / 60 Hz
Frequenzbereich (f_min - f_max)	45 - 65 Hz
Klirrfaktor	< 3 %
Leistungsfaktor (cos φ_ac,r)	0,85 - 1 ind,/cap,

ALLGEMEINE DATEN

Abmessung / Breite	431 mm
Abmessung / Höhe	645 mm
Abmessung / Tiefe	204 mm
Gewicht	19,9 kg
Schutzart	IP 65
Schutzklasse	1
Überspannungskategorie (DC / AC) ¹⁾	2 / 3
Nachtverbrauch	< 1 W
Wechselrichterkonzept	Trafolos
Kühlung	Geregelte Luftkühlung
Montage	Innen- und Außenmontage
Umgebungstemperatur-Bereich	-25°C - +60°C
Zulässige Luftfeuchtigkeit	0 - 100 %
Max. Höhe über dem Meeresspiegel ²⁾	2,000 m / 3,400 m
Anschlusstechnologie DC	4x DC+ und 4x DC Schraubklemmen 2,5 - 16mm² (Bei 16 mm² ohne Adernendhülsen)
Anschlusstechnologie AC	5 polige AC Schraubklemmen 2,5 - 16mm^{2 (}Bei 16 mm² ohne Adernendhülsen)
Zertifikate und Normerfüllung	ÖVE / ÖNORM E 8001-4-712, DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 3100, AS 4777-2, AS 4777-3, CER 06-190, G83/2, UNE 206007-1, SI 4777, CEI 0-21, NRS 097
Störemissionsklasse	B

WIRKUNGSGRAD

Max. Wirkungsgrad (PV - Stromnetz)	98 %
Europäischer Wirkungsgrad (?EU)	97,3 %
? bei 5 % P_ac,r³⁾	84,9 / 91,2 / 85,9 %
? bei 10 % P_ac,r³⁾	89,9 / 94,6 / 91,7 %
? bei 20 % P_ac,r³⁾	93,2 / 96,7 / 95,4 %
? bei 25 % P_ac,r³⁾	93,9 / 97,2 / 96,0 %
? bei 30 % P_ac,r³⁾	94,5 / 97,4 / 96,5 %
? bei 50 % P_ac,r³⁾	95,2 / 97,9 / 97,3 %
? bei 75 % P_ac,r³⁾	95,3 / 98,0 / 97,5 %
? bei 100 % P_ac,r³⁾	95,2 / 98,0 / 97,6 %
MPP-Anpassungswirkungsgrad	> 99,9 %

SCHUTZEINRICHTUNGEN

DC-Isolationsmessung	Ja
Überlastverhalten	Arbeitspunktverschiebung, Leistungsbegrenzung
DC-Trennschalter	Ja
DC Verpolungsschutz	Ja

SCHNITTSTELLEN

WLAN / Ethernet LAN	Fronius Solar.web, Modbus TCP SunSpec, Fornius Solar API (JSON)
6 Eingänge und 4 digitale Ein-/Ausgänge	Anbindung an Rundsteuerempfänger
USB (Typ-A Buchse) ⁴⁾	Datenlogging, Wechselrichter-Update per USB-Stick
2x RS422 (RJ45-Buchse) ⁴⁾	Fronius Solar Net
Meldeausgang ⁴⁾	Energiemanagement (potentialfreier Relaisausgang)
Datalogger und Webserver	Integriert
Externer Eingang ⁴⁾	Anbindung S0-Zähler / Auswertung Überspannungsschutz
RS485	Modbus RTU SunSpec oder Zähleranbindung
