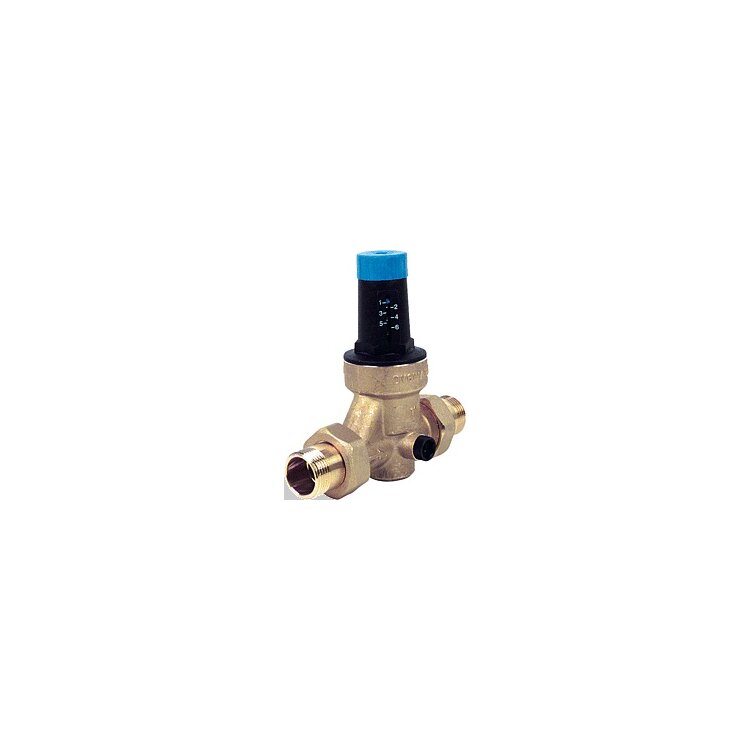

Druckminderer Watts DN25 1" DRV-N mit Gewindetüllen

Beschreibung
Bewertungen
PDF (2)

Watts Druckminderer DRV-N mit Gewindetüllen 1/2" bis 2"

Produktübersicht

Der Druckminderer DRV-N ist eine zuverlässige und hochwertige Lösung zur konstanten Reduzierung und Stabilisierung des Wasserdrucks in Trinkwasser-, Luft- und sonstigen Flüssigkeitsleitungen. Dank seines robusten Messingkörpers und der integrierten Druckeinstellskala bietet er eine präzise und komfortable Druckregulierung – ideal für den Einsatz in Haus-, Gewerbe- und Industrieinstallationen.

Produkteigenschaften

Druckeinstellskala mit Einstellbereich von 1,5 bis 6 bar

Verfügbar in Nennweiten DN 15 bis DN 50 (Gewindeanschluss 1/2" bis 2")

Körper aus hochwertigem Messing (MS 58)

Federhaube aus glasfaserverstärktem Kunststoff – langlebig und korrosionsbeständig

DVGW-geprüft (Prüfzeichen DW-6330AT2167)

Schallschutzgeprüft Klasse I (DN 15 – DN 32, P-IX 8057/1)

Inkl. Anschlussverschraubungen mit Gewindetüllen aus Messing MS 58

Manometeranschluss 1/4" axial bereits integriert

Komplett austauschbarer Ventileinsatz – wartungsfreundlich

Verwendungsbereich

Der DRV-N eignet sich für den Einsatz mit:

Wasser (insbesondere Trinkwasser)

Druckluft

Nicht aggressiven Flüssigkeiten

Betriebsgrenzen:

Max. Betriebsdruck: 16 bar (PN 16)

Max. Betriebstemperatur: 30 °C

Ausführung & Materialien

Bauteil	Material
Körper	Messing MS 58
Federhaube	Glasfaserverstärkter Kunststoff
Anschlussverschraubungen	Messing MS 58
Membrane & O-Ringe	NBR
Feder	Verzinkter Stahl
Siebe	Edelstahl
Manometeranschluss	1/4" axial

Technische Daten

Typ	DRV 15 N	DRV 20 N	DRV 25 N	DRV 32 N	DRV 40 N	DRV 50 N
Nennweite DN	15	20	25	32	40	50
Anschluss G	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
PN	16	16	16	16	16	16
Einstellbereich	1,5 – 6 bar	1,5 – 6 bar	1,5 – 6 bar	1,5 – 6 bar	1,5 – 6 bar	1,5 – 6 bar
Max. Temperatur	30 °C	30 °C	30 °C	30 °C	30 °C	30 °C
kv-Wert	1,7	2,5	6,0	9,9	13,8	18,0
Einbaulänge ohne Verschraubung	84 mm	94 mm	104 mm	109 mm	134 mm	144 mm
Einbaulänge mit Verschraubung	135 mm	151 mm	170 mm	175 mm	214 mm	224 mm
Höhe	113 mm	132 mm	140 mm	192 mm	200 mm	205 mm
Gewicht	0,63 kg	0,93 kg	1,35 kg	2,18 kg	3,20 kg	4,00 kg
Artikel-Nr.	05.02.515	05.02.520	05.02.525	05.02.532	05.02.540	05.02.550

Einstellung & Bedienung

Der Hinterdruck lässt sich bequem und stufenlos über den Drehknopf einstellen:

Rechtsdrehung (+) → Hinterdruck erhöhen
Linksdrehung (–) → Hinterdruck vermindern

Der jeweils eingestellte Druck wird direkt an der integrierten Skala angezeigt – für maximale Bedienfreundlichkeit ohne zusätzliches Manometer.

Einbauhinweise

Bevorzugter Einbau in waagrechte Leitungen
Spannungsfreier Einbau zwingend erforderlich
Ausgangsseitig Beruhigungsstrecke von 5 × DN empfohlen
Beachtung örtlicher Installationsvorschriften sowie der einschlägigen Richtlinien (DIN, DVGW)
